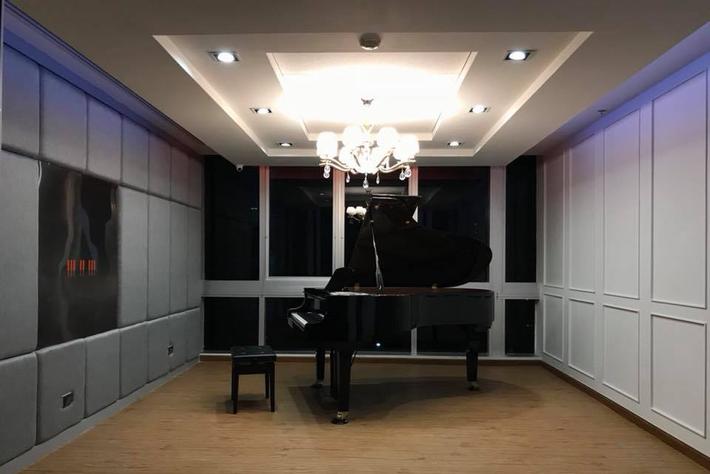

กรณีศึกษา การออกแบบระบบผนังป้องกันเสียงของ

ห้องเรียนเปียโนภายในโรงเรียนสอนดนตรี

สภาพหน้างาน

วัตถุประสงค์

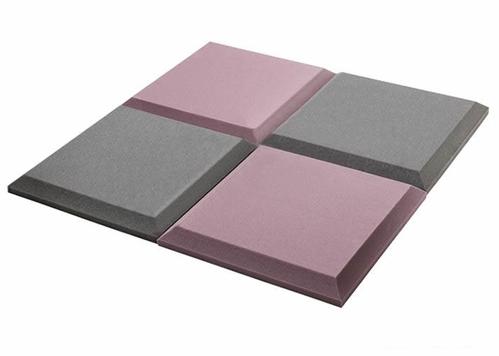

ลายแบน (Flat shape)


แผ่นขนาด 50 * 50 เซนติเมตร หนา 5 เซนติเมตร



เพียงแผ่นละ 180 บาทเท่านั้น ไม่รวม VAT

(ราคาพิเศษ สินค้ามีจำนวนจำกัด)

จากตารางจะเป็นว่า ห้องที่อยู่ติดกันจะต้องมีคุณสมบัติในการป้องกันเสียงเท่ากับ DnT 55

แล้วผนังควรจะต้องมีค่า STC เป็นเท่าไหร่ ??


จากประสบการณ์นั้น ค่า STC ของผนังที่กั้นระหว่างห้อง จะต้องมีค่าสูงว่าค่า DnT  ประมาณ 7-10

ลายแบน (Flat shape)


แผ่นขนาด 50 * 50 เซนติเมตร หนา 5 เซนติเมตร



เพียงแผ่นละ 180 บาทเท่านั้น ไม่รวม VAT

(ราคาพิเศษ สินค้ามีจำนวนจำกัด)

สนใจสั่งซื้อฟองน้ำซับเสียง เกรดพรีเมี่ยม  เนื้อแน่น สีสวย และ ไม่ลามไฟ !!!

นอกจากเรื่องของระบบผนัง สิ่งที่จะต้องระวังคือ ประตูห้อง แนะนำให้เป็นระบบประตูกันเสียง เช่น ประตู UPVC กันเสียง ซึ่งมีค่าการกันเสียงที่สูง โดยจากผลการวัดหลายครั้ง ประตูจะสามารถกันเสียงได้ประมาณ 30 เดซิเบล ซึ่งเพียงพอสำหรับป้องกันเสียงออกมาภายนอกโถงทางเดินครับ

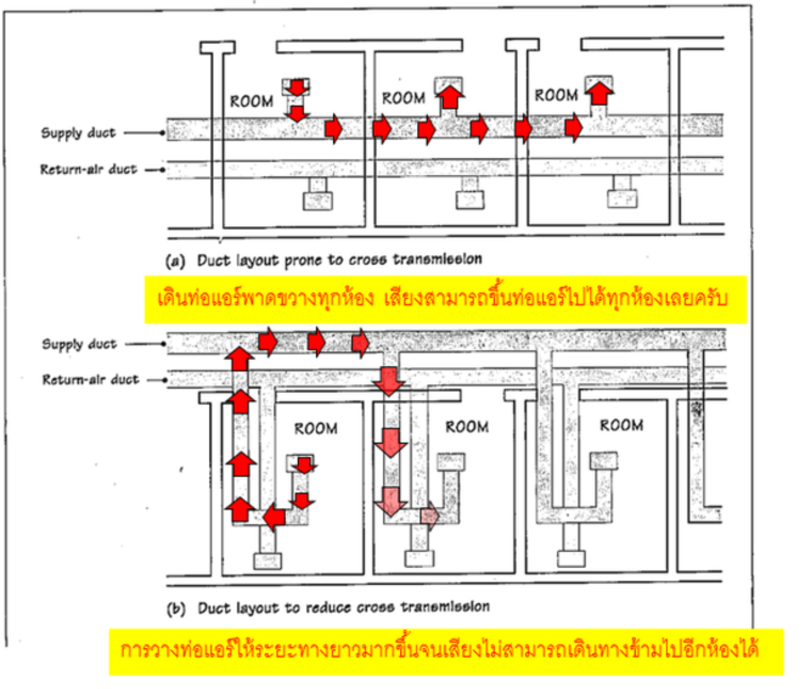

อีกเรื่องที่ต้องระวังคือระบบท่อแอร์ เพราะหากเดินท่อแบบที่ทำให้เปิดการเชื่อมต่อกันของอากาศระหว่างห้อง จะทำให้เสียงเดินทางผ่านท่อแอร์จากอีกห้องมายังอีกห้องได้อย่างง่ายดาย

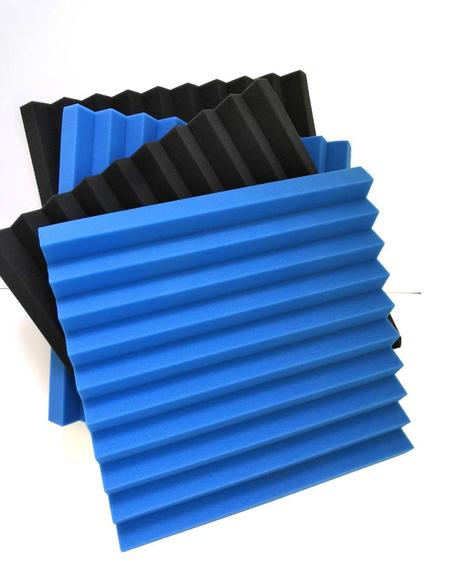

ลายวี (V shape)


แผ่นขนาด 50 * 50 เซนติเมตร หนา 5 เซนติเมตร



เพียงแผ่นละ 160 บาท เท่านั้น

ไม่รวมVAT

(ราคาพิเศษ สินค้ามีจำนวนจำกัด)

ลายปิรามิด (มีเฉพาะสีดำ)


แผ่นขนาด 50 * 50 เซนติเมตร หนา 5 เซนติเมตร



เพียงแผ่นละ 160 บาท เท่านั้น

ไม่รวมVAT

(ราคาพิเศษ สินค้ามีจำนวนจำกัด)

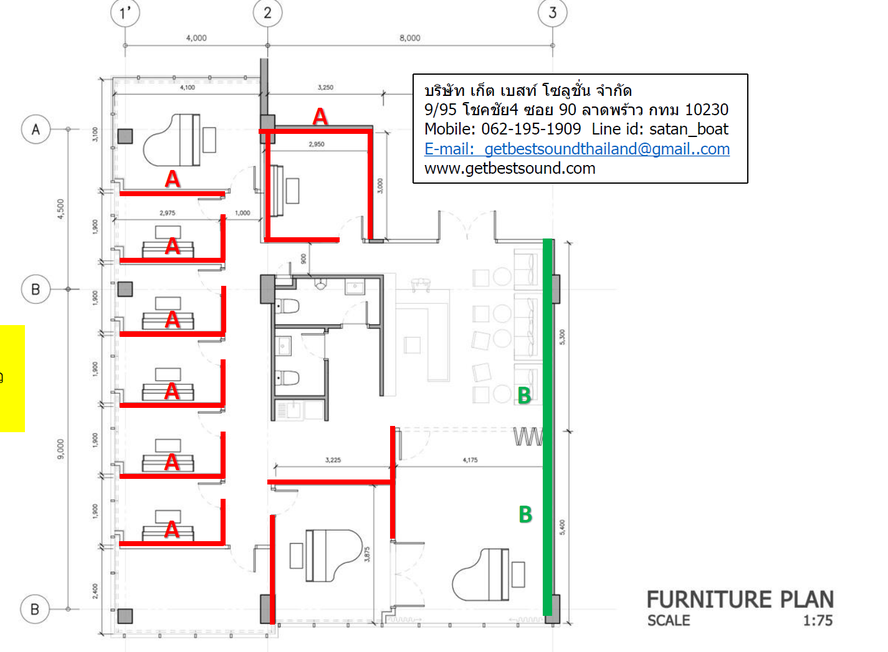

เส้นสีฟ้าคือ กรอบอาคาร เป็นกระจก

เส้นสีแดง คือผนังกั้นระหว่างห้อง

เส้นสีเขียว คือ ผนังเดิมของอาคาร

ในหลักการของการออกแบบทำได้โดยการกำหนดประสิทธิภาพในการป้องกันเสียงให้กับผนัง

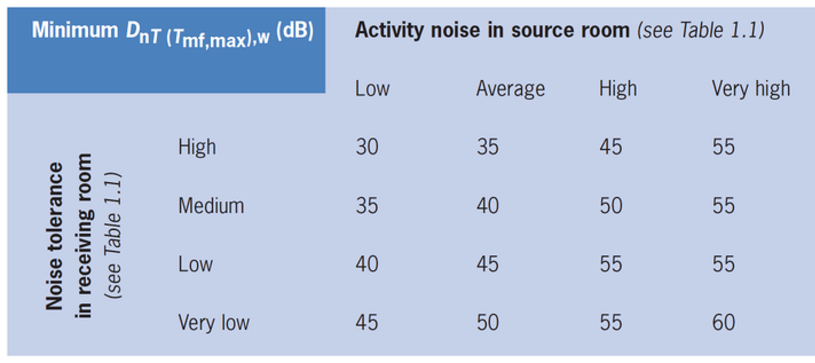

จากตารางออกแบบที่นำเสนอโดย BB93 (Guideline of acoustics design for school)



         - ห้องเรียนเปียโน ถือว่าเป็นห้องที่มีเสียงดังมาก (Very High)

         - ห้องเรียนเปียโนที่อยู่ติดกัน ยอมให้เสียงดังได้ในระดับต่ำ (Low)


ดังนั้นค่า DnT ซึ่งเป็นประสิทธิภาพของการป้องกันเสียงระหว่างห้องที่จำเป็นต้องได้   หากต้องการดูความหมายของ Dntw แนะนำให้อ่านเพิ่มเติมจากลิ้งค์นี้ครับ http://www.getbestsound.com/tl-testing.html

โรงเรียนสอนดนตรีตั้งอยู่ภายในอาคารสำนักงาน โดยโรงเรียนมีการเช่าพื้นที่ทั้งชั้น สิ่งที่เจ้าของโรงเรียนกังวล คือ ไม่ต้องการให้เสียงของห้องเรียนแต่ละห้องทะลุไปรบกวนห้องข้างๆ

พิจารณาจากแปลนของพื้นที่โรงเรียน

เนื่องจากเจ้าของโรงเรียน ต้องการระบบผนังที่สามารถป้องกันเสียงทะลุผ่านระหว่างห้องเรียนเปียโนที่อยู่ติดกัน และคำแนะนำอื่นๆ ที่จะช่วยป้องกันเสียงรบกวนได้อย่างมีประสิทธิภาพ

แนวทางการออกแบบระบบผนังกันเสียง

ดังนั้นค่า STC ของระบบผนังที่กั้นระหว่างห้องควรมีค่าประมาณ 55+7 = 62 เป็นอย่างต่ำ !!!


เนื่องด้วยการออกแบบระบบผนังจะต้องเป็นระบบผนังเบา จึงแนะนำระบบผนังกันเสียงที่อ้างอิงกับข้อมูลระบบผนังจากลิ้งค์   http://www.iso-noise.com/products.html

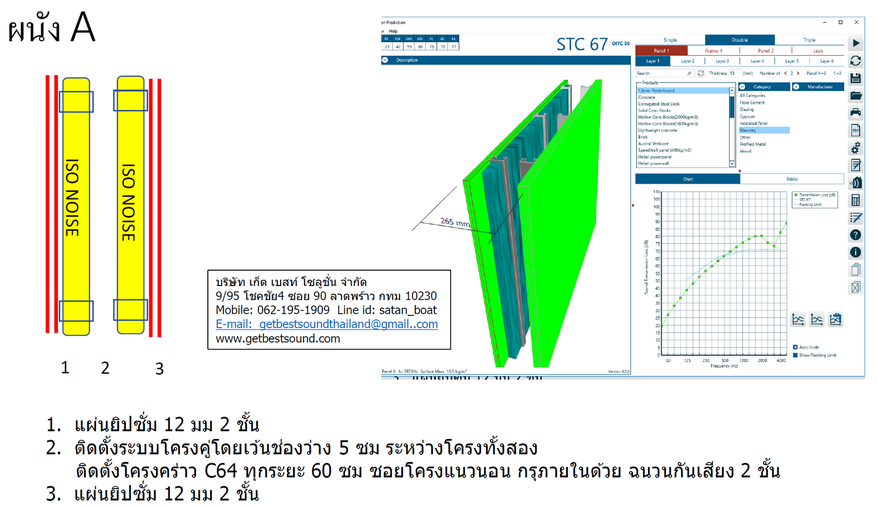

ดังนั้นระบบผนังที่เหมาะสมจึงเป็นระบบผนังรุปแบบนี้

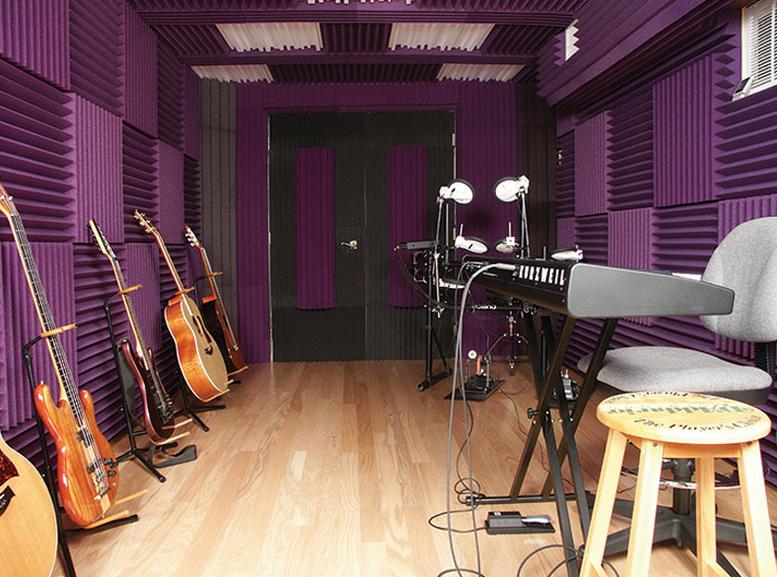

แนะนำวิธีติดแผ่นฟองน้ำซับเสียงสำหรับห้องซ้อมดนตรี
